基于ON Semiconductor NCP1344 +NCP4306 +NCPFAN63901 的45W PD電源適配器方案

該方案設計是一個45w的C型接口PD3.0，通用交流輸入，恒壓電源，用于智能手機，平板電腦，NB,適配器支持PD2.0/PD3.0/PPS協議，在需要與交流電源隔離且成本低的地方，高效率和低待機功率是必不可少的。
方案使用一個簡單的QR反激撲利用ON NCP1344準諧振PWM控制器，NCP4306D同步整流控制器，F(xiàn)AN63901 PD協議控制器，F(xiàn)CMT180N65S3 MOSFET, NTMFS6B03同步MOSFET 和 NTTFS4C02開關MOSFET組成。

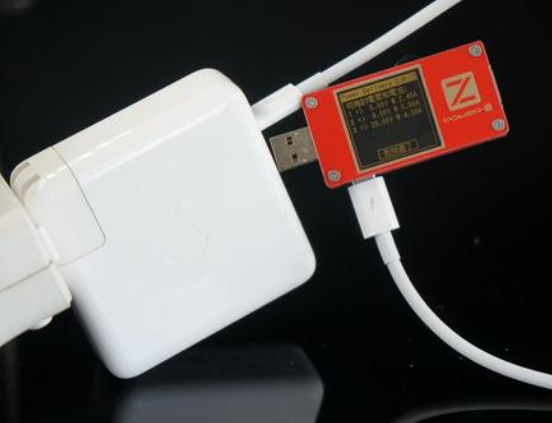

【應用場景】

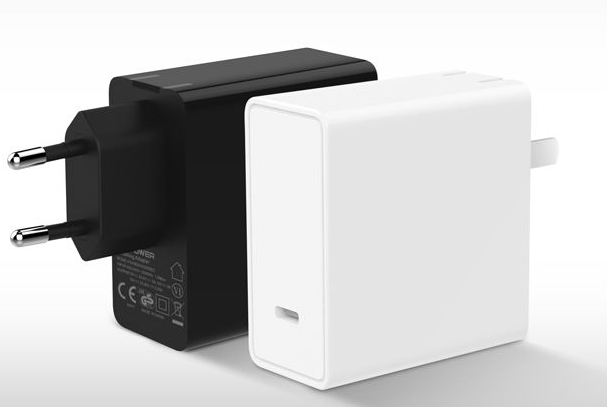

【產品實體圖】

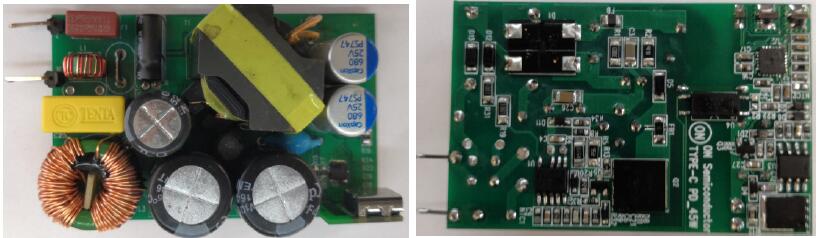

【展示板照片】

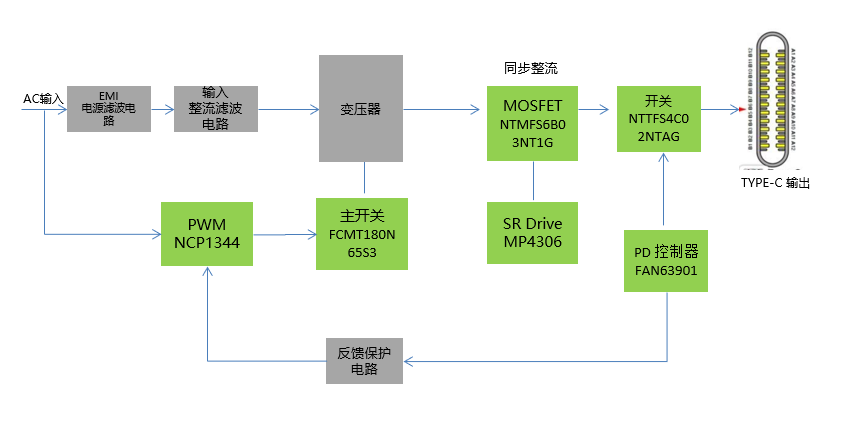

【方案方塊圖】

【核心技術優勢】
?1、支持PD輸出(5v / 3a，9 V / 3 A, 15 V / 3 A, 20 V / 2.25 A)。
2、此電源與FAN63901 PD2.0/3.0/PPS協議控制器結合去提供PD2.0 PD3.0 / PPS的功能。
3、該方案用一個簡單的外圍線路讓輔助繞組給PMW供電。
4、輔助電壓通過在高輸出電壓下使用低損耗動態自供電(DSS)，以最小化低輸出待機電源。
5、本設計還提供自動調整過電流保護(OCP)在不同輸出電壓滿足LPS規格。
6、本設計采用了NCP4306同步整流驅動。
?
【方案規格】?
1、通用AC輸入范圍(90 - 264 Vac)
2、低待機(5v & 230vac)功耗小于75mW
3、低損耗DSS簡化了外部Vcc電路
4、非常低的輸出電壓紋波和噪音
5、固有的SCP和OCP保護
6、高功率密度(1.15 W/cm3)
7、帶谷的準諧振電流模式控制切換
8、自適應輸出OVP和UVP
9、開環保護
10、板尺寸:57毫米x36毫米x19毫米


?
